Popis
Fotovoltaická elektrárna 1,62kWp je vhodná pro místa bez el. přípojky, ale i místa s elektrickou přípojkou.
Celý systém je galvanicky oddělen od veřejné sítě, není potřeba žádné povolení a licence od distribuční společnosti.

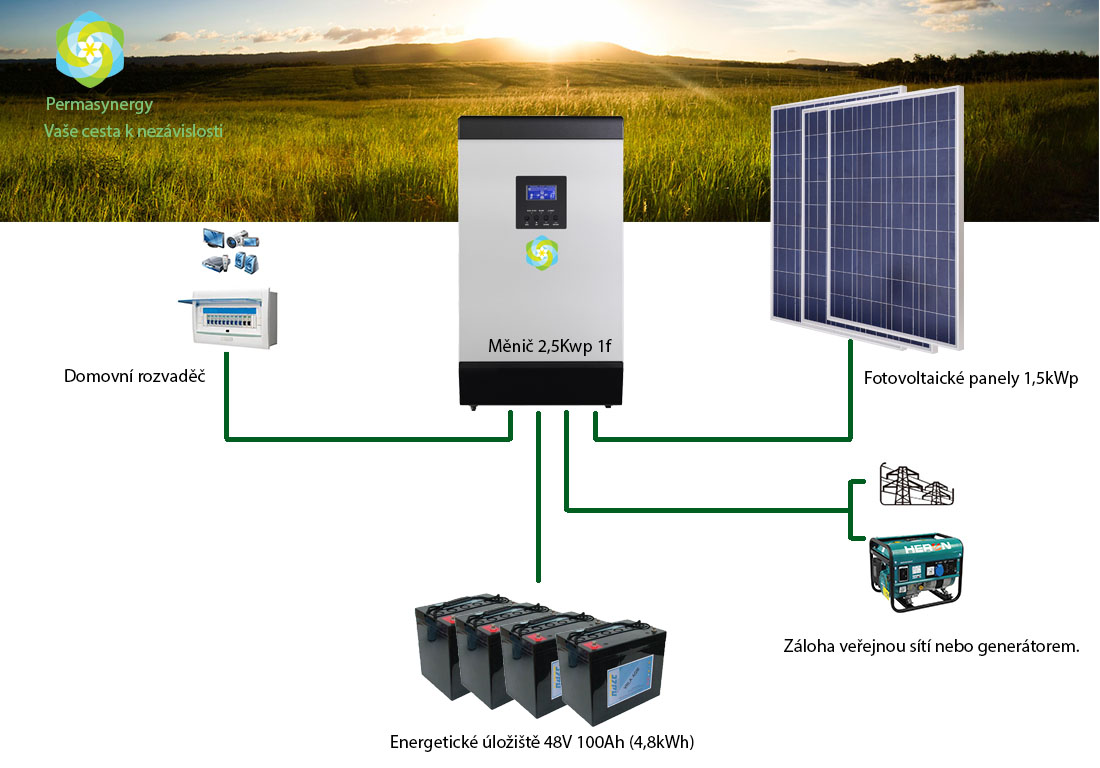

Systém pracuje plně automaticky. Fotovoltaické panely nabíjejí pomocí MPPT regulátoru sestavu baterií a současně dodává měnič (střídač) napětí energii pro spotřebiče. Když není dostatečný výkon FV panelů, energie je čerpána z baterií. Dobře nadimenzovaná elektrárna může většinu roka zásobovat spotřebiče el. energii bez toho,aniž by byla použitá energie z veřejné sítě nebo generátoru. Pokud tato situace nastane, měnič na základe nízkého napětí baterií (nastavitelné), přepne na distribuční síť (bypass). Jakmile je dostatek energie z FV panelů a napětí baterie stoupne na nastavenou hodnotu, měnič přepne na DC režim a energii pro spotřebiče znovu dodává z fotovoltaiky a baterií.
Prvky systému:
1. Fotovoltaické panely

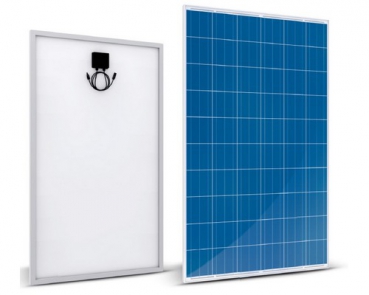

U většiny elektráren používáme kvalitní polykrystalické panely CanadianSolar s nadstandardní tolerancí výkonu +5% výkonu. Panely CLASS A.
2. Montážní materiál pro FV panely

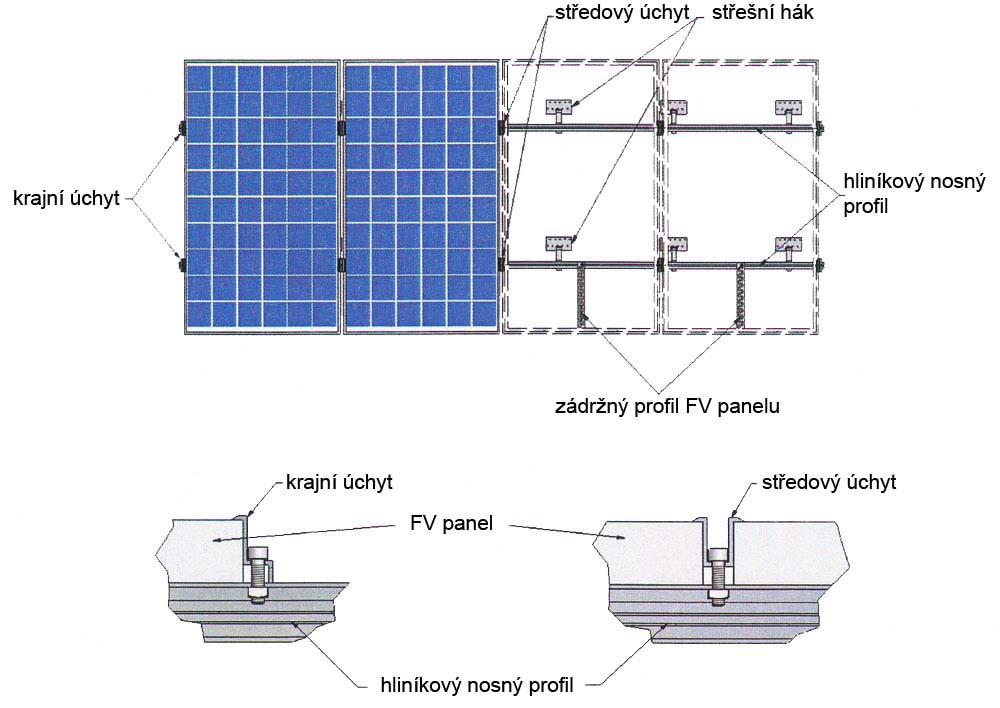

Pro dlouhodobě stabilní připevnění FV panelů odolávající času a povětrnostním podmínkám, používáme výhradně nerez/AL háky či kombivruty, pro různé typy střech nebo fasád tak, aby bylo možné panely připevnit na jakékoli vhodné místo.
3. Měnič napětí a MPPT regulátor

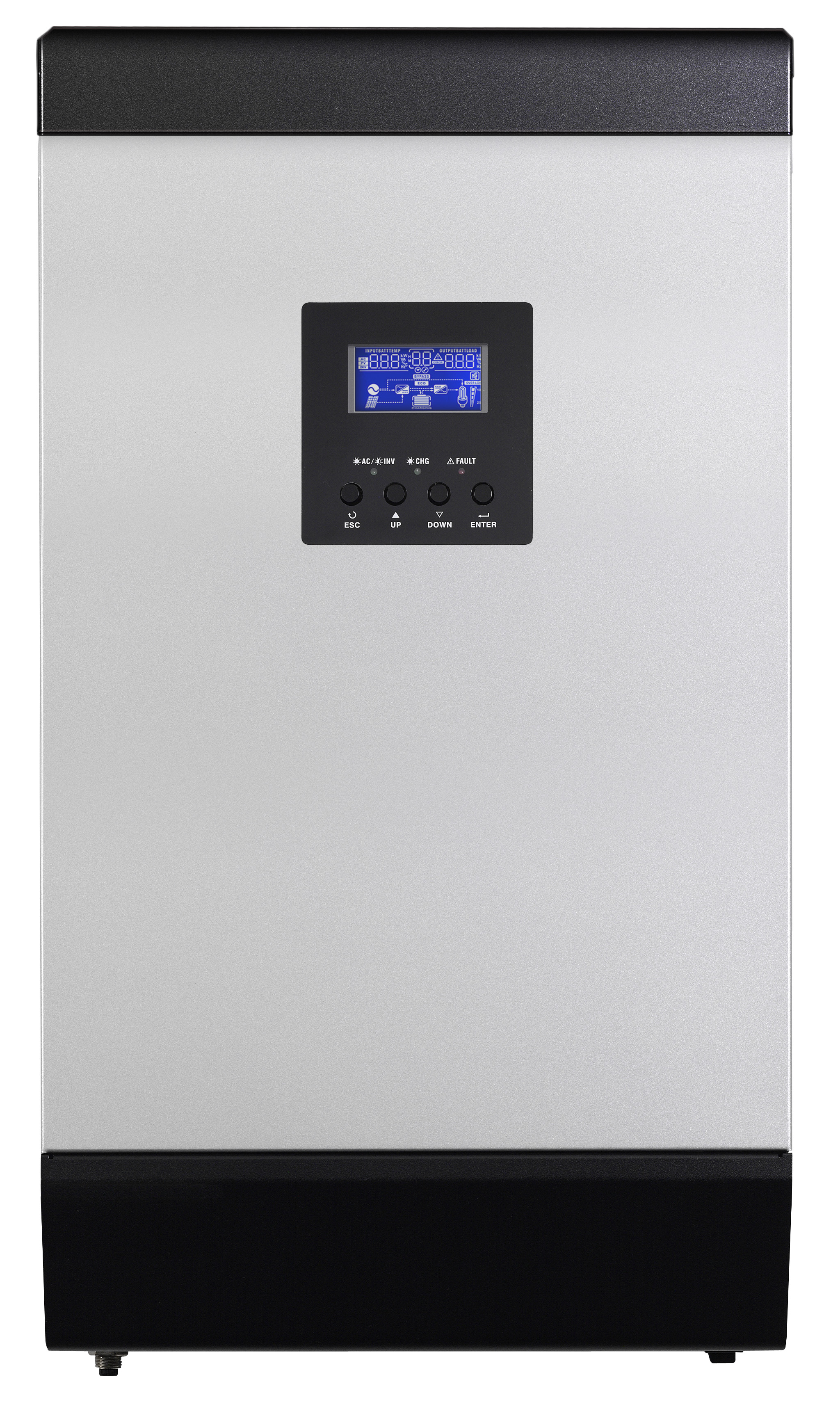

Pro ostrovní systém základní řady požíváme kombinované měniče Voltronic Axpert MKS. Přijatelná vlastní spotřeba, dostačující výkon a výborná účinnost, předurčuje tyto měniče právě pro ostrovní systémy, ve kterých řídí celý proces činnosti od nabíjení baterií, přes převod DC na AC až po samotné ovládaní a přepínání výstupu pro spotřebiče. Měnič je možné zálohovat veřejnou sítí nebo generátorem s invertorem.
4. Energetické úložiště

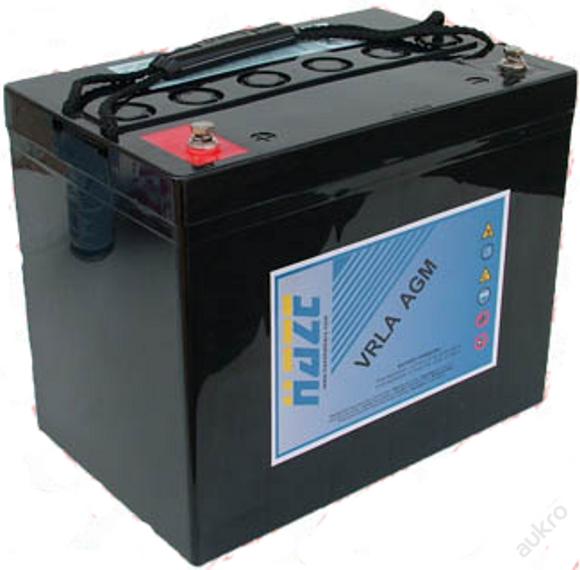

Základním prvkem ostrovní elektrárny jsou baterie. Baterie určují základní životnost elektrárny. V základní řadě elektráren jsou použity uzavřené bezúdržbové gelové baterie VRLA s životností 5-10let. Za příplatek baterie LiFePO4 s životností i přes 20 let.
Technické parametry sestavy
Výkon systému (Wp) 1500
Předpokládaná roční výroba (kWh) 1500 – 1700
Průměrná denní výroba (kWh) 4,11 – 4,66
Maximální denní výroba (kWh) 10,5
Nominální výkon měniče (W) 2400
Nominální výkon měniče (VA) 3000
Maximální krátkodobý výkon měniče (VA) 5000
Výkon měniče v režime bypass max. (A) 16
Maximální kapacita v baterií (kWh) 4,8
Doporučená hloubka vybití baterií – max. (%) DOD 50
Celková hmotnost sestavy (kg) 390
Plocha fotovoltaických panelů (m2) 10,2
Výstup AC: 230V AC 50Hz čistý sínus
Systém batérií (VDC) 48V
Rozvod AC:Jednofázový
