Popis

Ostrovní fotovoltaická elektrárna 3 kWp

Fotovoltaická elektrárna 3kWp je vhodná pro místa bez el. přípojky, ale i místa s elektrickou přípojkou.

Celý systém je galvanicky oddělen od veřejné sítě, není potřeba žádné povolení a licence od distribuční společnosti.

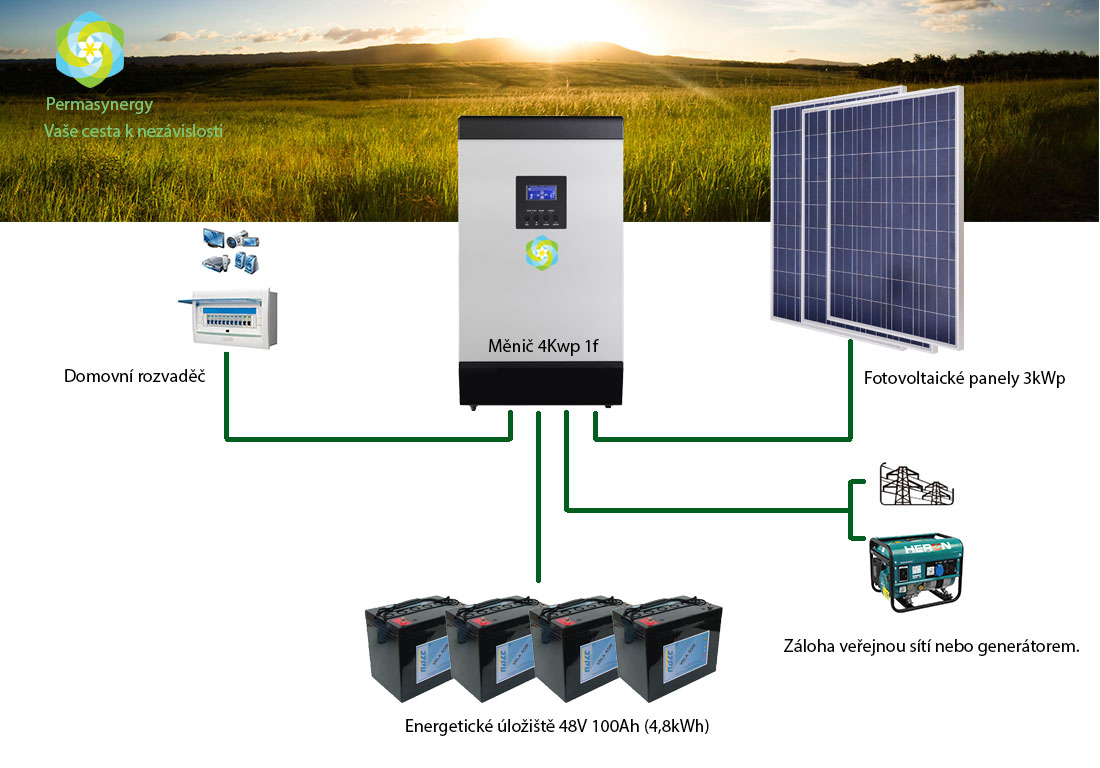

Systém pracuje plně automaticky. Fotovoltaické panely nabíjejí pomocí MPPT regulátoru sestavu baterií a současně dodává měnič (střídač) napětí energii pro spotřebiče. Když není dostatečný výkon FV panelů, energie je čerpána z baterií. Dobře nadimenzovaná elektrárna může většinu roka zásobovat spotřebiče el. energii bez toho,aniž by  byla použitá energie z veřejné sítě nebo generátoru. Pokud  tato situace nastane, měnič na základe nízkého napětí baterií (nastavitelné), přepne na distribuční síť (bypass). Jakmile je dostatek energie z FV panelů  a napětí baterie stoupne na nastavenou hodnotu, měnič přepne na DC režim a energii pro spotřebiče znovu dodává z fotovoltaiky a baterií.

 Prvky systému:

1. Fotovoltaické panely

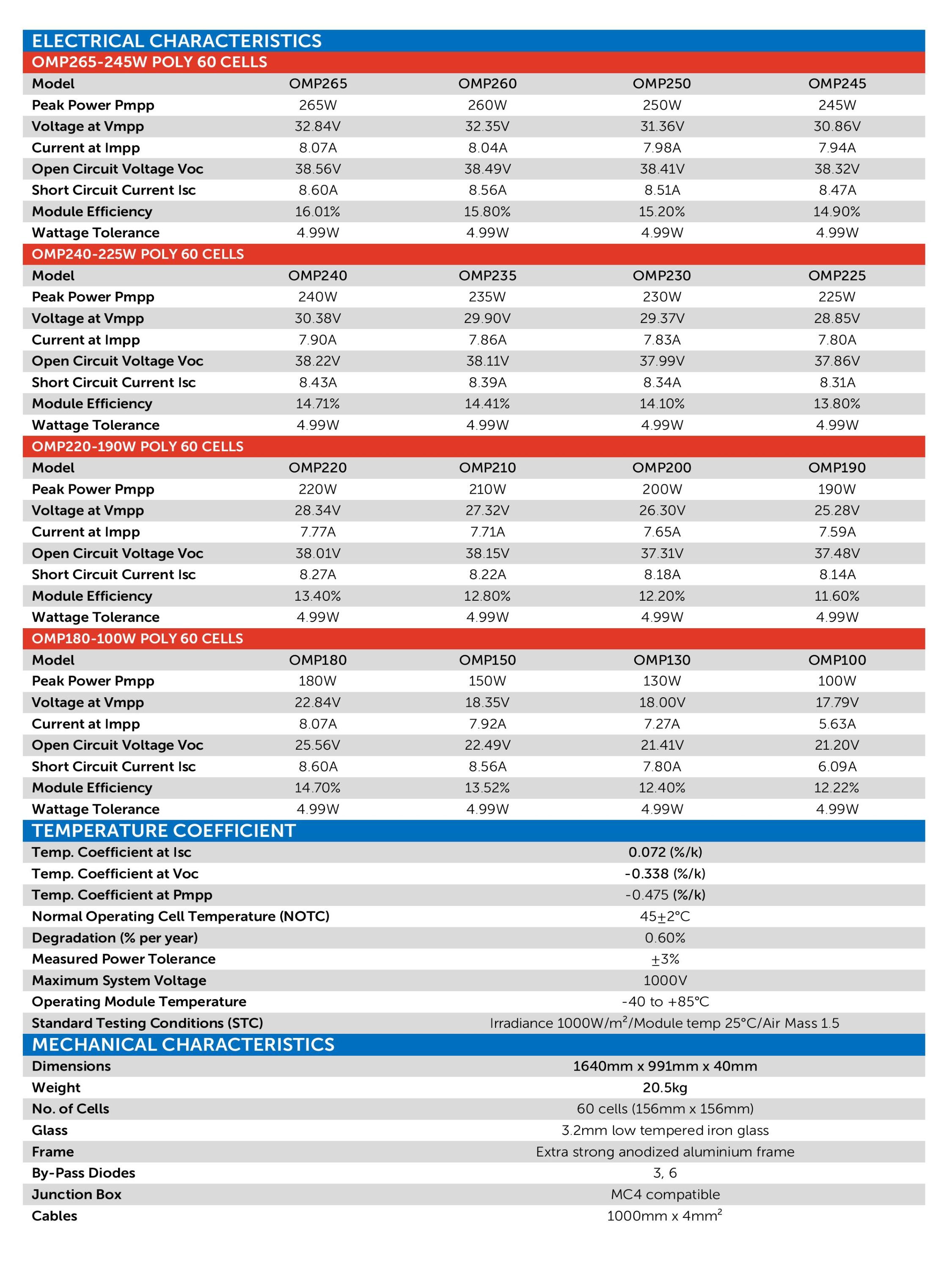

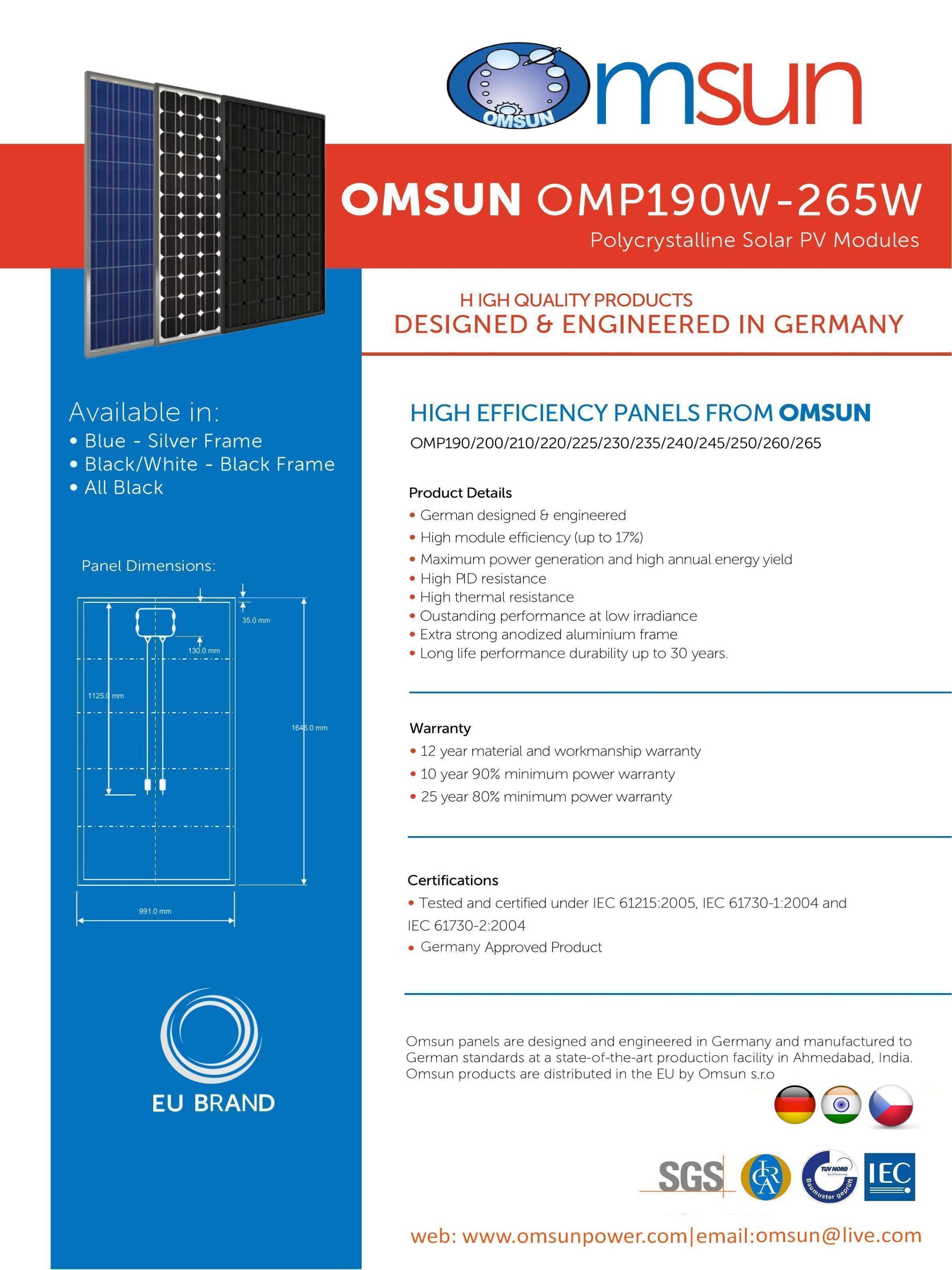

U většiny elektráren  používáme kvalitní polykrystalické panely Omsun ,s Německou certifikací a nadstandardní  tolerancí výkonu +5% výkonu. Panely CLASS A.

2. Montážní materiál pro FV panely

Pro dlouhodobě stabilní připevnění FV panelů odolávající času a povětrnostním podmínkám, používáme výhradně nerez/AL háky či kombivruty,  pro různé typy střech nebo fasád tak, aby bylo možné panely připevnit na jakékoli vhodné místo.

 3. Měnič napětí  a MPPT regulátor

Pro ostrovní systém základní řady požíváme  kombinované měniče Voltronic Axpert MKS. Přijatelná vlastní spotřeba, dostačující výkon a výborná účinnost, předurčuje tyto měniče právě pro ostrovní systémy, ve kterých řídí celý proces činnosti od nabíjení baterií, přes převod DC na AC až po samotné ovládaní a přepínání  výstupu pro spotřebiče. Měnič je možné zálohovat  veřejnou sítí nebo generátorem s elektronickou stabilizací AVR.

4. Energetické úložiště

Základním prvkem  ostrovní elektrárny jsou baterie.  Batérie určují základní životnost elektrárny. V základní řadě elektráren jsou použity uzavřené bezúdržbové gelové baterie VRLA s životností 5-10let.

Výkon systému (Wp) 3000
Předpokládaná roční výroba (kWh) 3000 – 3400
Průměrná denní výroba (kWh) 8,22 – 9,22
Maximální denní výroba (kWh)  22
Nominální výkon měniče (W) 4000
Nominální výkon měniče (VA) 5000
Maximální krátkodobý výkon měniče (VA) 10000
Výkon měniče v režime bypass max. (A) 16
Maximální kapacita v baterií (kWh) 4,8
Doporučená hloubka vybití  baterií – max. (%) DOD 50
Celková hmotnost sestavy (kg) 510
Plocha fotovoltaických panelů (m2) 21
Výstup AC: 230V AC 50Hz čistý sínus
Systém batérií (VDC) 48V
Rozvod AC:Jednofázový

.
